탄소, 합금, 스테인레스 및 니켈 합금강 단조 가이드

탄소강 단조품은 일반 구조용으로 최고의 비용 대비 강도 비율을 제공합니다. 합금강 단조품은 까다로운 하중 및 온도 조건에 대해 향상된 기계적 특성을 제공합니다. 스테인리스강 단조품은 화학 및 식품 가공 환경에 대한 내식성을 제공합니다. 니켈 기반 합금강 단조품은 650°C 이상의 극한 온도 및 고부식 서비스를 위한 유일한 실용적인 선택입니다. 이 네 가지 단조 재료 범주는 서로 바꿔 사용할 수 없습니다. 각 범주는 특정 서비스 조건을 다루며, 잘못된 범주를 선택하면 비용이 많이 드는 과잉 사양이나 조기 부품 고장이 발생합니다. 입자 구조를 개선하고, 내부 다공성을 제거하고, 섬유 흐름을 부품의 응력 경로에 맞추는 단조 공정 자체는 스톡 바에서 주조 또는 가공할 수 있는 것 이상으로 각 합금 종류의 고유한 장점을 증폭시킵니다.

모든 합금 등급에서 단조 공정이 중요한 이유

각 재료 카테고리를 조사하기 전에 합금 유형에 관계없이 단조 공정이 부품 성능에 어떤 영향을 미치는지 이해하는 것이 중요합니다. 단조는 재결정 온도 이상(열간 단조) 또는 그 이하(냉간 및 온간 단조)에서 금속을 가공하며, 금형을 통해 압축력을 가하여 빌렛을 원하는 형상으로 변형시킵니다. 이러한 기계적 작업은 구성 요소 성능으로 직접 변환되는 세 가지 구조적 이점을 제공합니다.

• 곡물 정제: 기계적 변형은 주조 빌렛의 거친 수지상 입자 구조를 분해하여 더 미세하고 균일한 입자 크기를 생성합니다. 미세한 입자 구조는 모든 합금 유형에 걸쳐 인장 강도, 피로 저항 및 충격 인성을 향상시킵니다.
• 다공성 및 분리 제거: 압축 단조력은 시작 잉곳이나 빌렛에 존재하는 내부 공극, 가스 기공 및 수지상 분리 영역을 붕괴시켜 완전히 조밀하고 균질한 미세 구조를 생성합니다. 동일한 크기의 주조 부품은 열간 등압 성형(HIP)을 거치지 않는 한 이러한 결함을 유지합니다.
• 정렬된 입자 흐름(섬유 흐름): 제어된 다이 설계는 재료 흐름을 제어하여 곡물 흐름 선이 가공으로 절단되는 대신 완성된 구성 요소의 윤곽을 따르도록 합니다. 예를 들어, 단조 커넥팅 로드는 로드 본체와 보어 반경 주변을 통해 입자 흐름이 연속적으로 이루어지므로 바에서 가공한 대안에 비해 응력 집중 지점에서 피로 수명이 크게 향상됩니다.

이러한 이점의 실질적인 결과는 측정 가능합니다. 단조품은 일반적으로 20~30% 더 높은 인장 강도, 15~25% 더 높은 항복 강도, 훨씬 더 우수한 피로 및 충격 저항성을 나타냅니다. 동일한 합금 조성 및 공칭 형상의 주조 부품보다. 이러한 구조적 우월성은 탄소강, 합금강, 스테인리스강 및 니켈 기반 합금 단조품 전반에 걸쳐 일관되게 나타나므로 단조품은 반복 하중이나 충격 하중 하에서 부품 신뢰성이 중요한 모든 곳에서 선택되는 제조 공정이 됩니다.

탄소강 단조품 : 제조업의 작업장

탄소강 단조품은 다음을 포함하는 강철로 생산됩니다. 0.10~0.60% 탄소 망간을 1차 2차 합금 원소로 하고 다른 원소를 의도적으로 첨가하는 것을 최소화합니다. 이는 전 세계 단조 산업에서 가장 큰 규모의 부문을 대표하며, 추정치를 차지합니다. 전체 단조강 중량의 60~65% .

등급 분류 및 기계적 성질

탄소강 단조품은 주로 달성 가능한 강도 범위와 열처리 반응을 결정하는 탄소 함량에 따라 분류됩니다.

• 저탄소(0.10~0.25% C, 예: AISI 1018, 1020): 인장강도 380~520MPa, 높은 연성(신율 25~35%), 우수한 용접성. 최종 강도보다 성형성이 더 중요한 자동차 차체 부품, 농업 장비 링크 및 구조용 플랜지에 사용됩니다.
• 중탄소(0.30~0.50% C, 예: AISI 1040, 1045): 정규화 후 인장 강도 600-800 MPa, 최대 1,000MPa 담금질 및 성미 후. 크랭크샤프트, 커넥팅 로드, 기어, 액슬 샤프트 등 구조용 단조품에 가장 널리 사용되는 제품군입니다.
• 고탄소(0.55~0.70% C, 예: AISI 1060, 1070): 인장강도 800~1,000MPa, 경도가 높고 용접성이 감소합니다. 표면 경도가 주요 요구 사항인 레일 부품, 스프링 및 내마모성 단조품에 사용됩니다.

탄소강 단조 공정

탄소강의 단조 온도 범위는 다음과 같습니다. 1,100~1,250°C 열간 단조용. 중탄소 및 고탄소 등급은 일반적으로 규정된 기계적 특성을 달성하기 위해 단조 후 정규화(약 870°C에서 공냉식)되거나 담금질 및 템퍼링됩니다. 템퍼링 온도는 강도와 인성의 균형을 맞추기 위해 조정됩니다. 템퍼링 온도가 높을수록 강도는 낮아지지만 내충격성은 향상됩니다. 이는 응용 분야 요구 사항에 따라 상충됩니다.

응용 프로그램 및 제한 사항

탄소강 단조품은 다음의 경우 기본 선택입니다.

• 자동차 구동계 부품(크랭크샤프트, 커넥팅 로드, 캠샤프트, 차동 기어)
• 건설 및 광산 장비(굴삭기 톱니, 드릴 비트, 해머 헤드)
• 압력 용기 플랜지 및 파이프 피팅(상온 탄소강 플랜지용 ASTM A105)
• 철도 부품(휠 허브, 차축, 커플링)

탄소강 단조품의 주요 한계는 낮은 내식성(대부분의 실외 응용 분야에서 보호 코팅이 필요함), 제한된 고온 강도(일반적으로 위에서는 적합하지 않음)입니다. 400°C 지속적인 하중 지지를 위해) 및 경화를 달성하기 위해 합금강이 필요한 큰 단면 크기에서 경화성이 제한됩니다.

합금강 단조품 : 구성공학을 통한 성능 강화

합금강 단조품은 크롬, 몰리브덴, 니켈, 바나듐, 망간 또는 그 조합과 같은 하나 이상의 합금 원소를 의도적으로 첨가하여 탄소 단독으로 달성할 수 있는 것 이상으로 기계적 특성, 경화성 또는 고온 성능을 측정할 수 있는 수준으로 첨가한 강철로 생산됩니다.

주요 합금 원소와 그 기여

• 크롬(Cr, 0.5~2.0%): 고온에서 경화성, 내마모성, 내산화성을 향상시킵니다. 대부분의 중합금 및 고강도 합금강에 존재합니다.
• 몰리브덴(Mo, 0.15~0.5%): 두꺼운 부분의 경화성을 크게 증가시키고, 고온(최대 550°C)에서 크리프 저항성을 향상시키며, 템퍼링 취성 민감성을 감소시킵니다. 크롬(AISI 4130, 4140, 4142와 같은 Cr-Mo 강)과 함께 사용되는 경우가 많습니다.
• 니켈(Ni, 1.5~4.0%): 특히 영하의 온도에서 인성과 충격 저항이 향상됩니다. 저온 압력 용기 단조품(-100°C까지 사용하기 위한 3.5% Ni 강) 및 Ni-Cr-Mo 구조용 강에 사용됩니다.
• 바나듐(V, 0.05~0.15%): 단조 중 입자 성장에 저항하고 열처리 후 석출 경화를 제공하는 미세한 탄화물 석출물을 형성합니다. 공구강 및 고강도 저합금(HSLA) 단조품에 사용됩니다.
• 망간(Mn, 1.0~1.8%): 용접성을 유지하면서 경화성과 강도를 향상시킵니다. 구조 단조에 사용되는 HSLA 등급의 주요 합금 원소입니다.

일반적인 합금강 단조 등급 및 그 특성

단면 크기 및 경화성 장점

탄소강에 비해 합금강 단조품의 가장 실질적으로 중요한 장점 중 하나는 다음과 같습니다. 큰 단면 크기의 경화성 . 850°C에서 담금질된 중탄소강(AISI 1045)은 약 850°C 깊이까지만 완전 마르텐사이트를 얻습니다. 10~15mm 직경 100mm 바의 표면에서 코어는 더 부드러운 펄라이트/베이나이트로 유지됩니다. AISI 4140(Cr-Mo)은 전체 마르텐사이트를 달성합니다. 직경 50~75mm 섹션; AISI 4340(Ni-Cr-Mo)은 이를 다음으로 확장합니다. 100~150mm . 이는 전체 단면에 걸쳐 균일한 기계적 특성이 요구되는 대형 단조 샤프트, 다이 및 구조 부품에 결정적입니다.

스테인레스 스틸 단조품 : 내식성과 구조적 성능의 만남

스테인레스 스틸 단조품에는 최소 10.5% 크롬 , 산화 및 부식 공격에 저항하는 표면에 수동 크롬 산화막을 형성합니다. 내식성과 단조 공정의 기계적 특성 및 구조적 장점이 결합된 스테인리스강 단조품은 공격적인 환경에서의 재료 수명이 지배적인 설계 기준인 화학 처리, 식품 및 음료, 해양 및 원자력 응용 분야에 대한 표준 선택이 됩니다.

단조품에 사용되는 스테인레스강 제품군

단조품에는 네 가지 스테인리스강 미세 구조 계열이 사용되며 각각 고유한 특성 프로필을 가지고 있습니다.

• 오스테나이트계 스테인리스강(예: AISI 304, 316, 316L): 가장 널리 단조된 스테인레스 제품군입니다. 비자성체로 내식성이 우수하고 저온 인성이 우수하며 용접성이 우수합니다. 열처리로 경화할 수 없으며 냉간 가공이나 용체화 어닐링으로 강화하여 내식성을 최대화합니다. 일반적으로 인장 강도 515~690MPa 단련된 상태에서. ASTM A182 F316/F316L은 화학 처리 및 해양 응용 분야의 스테인리스강 플랜지 및 피팅에 대한 표준 사양입니다.
• 마르텐사이트계 스테인리스강(예: AISI 410, 420, 17-4PH): 오스테나이트계 등급보다 더 높은 강도 - 최대 1,310MPa 인장력(17-4PH H900 조건) - 적당한 내식성을 가집니다. 담금질로 열처리 가능. 경도와 내식성이 모두 요구되는 펌프 샤프트, 밸브 스템, 터빈 블레이드 및 수술 기구에 사용됩니다.
• 페라이트계 스테인리스강(예: AISI 430, 446): 오스테나이트보다 비용이 저렴하고 고온에서 내산화성이 우수하지만 무거운 단면에서는 인성이 제한됩니다. 제한된 성형성과 열간 가공 중 입자 성장에 대한 민감성으로 인해 단조되는 경우가 적습니다.
• 듀플렉스 스테인리스강(예: 2205, 2507, 슈퍼 듀플렉스): 대략적인 특성을 제공하는 혼합 오스테나이트-페라이트 미세 구조 표준 오스테나이트 등급의 항복 강도를 두 배로 늘립니다. (일반적으로 450–550 MPa 수율 대 316의 경우 200–240 MPa) 비슷한 내식성을 유지합니다. 높은 압력 등급과 염화물 응력 부식 균열에 대한 저항성이 모두 요구되는 해양 오일 및 가스 밸브, 펌프 본체, 해저 부품에 대해 이중 및 슈퍼 이중 단조품이 점점 더 많이 지정되고 있습니다.

스테인레스강 관련 단조 과제

스테인레스강은 단조 온도에서 유동 응력이 더 높고 단조 온도 범위가 더 좁기 때문에 탄소강이나 저합금강보다 단조 난이도가 더 높습니다. 오스테나이트 등급은 빠르게 가공 경화되므로 다단계 단조에서 더 많은 프레스 톤수와 더 많은 중간 어닐링 작업이 필요합니다. 듀플렉스 등급은 다음과 같은 온도 사이에서 세심한 온도 제어가 필요합니다. 1,050~1,200°C 올바른 오스테나이트-페라이트 상 균형을 유지하려면 온도가 너무 낮으면 인성과 내식성이 저하되는 과도한 페라이트가 생성됩니다. 이러한 요소는 2~4배 더 높은 비용 동등한 탄소강 단조품과 비교한 스테인레스강 단조품의 비율.

주요 응용 분야

• 석유 및 가스: 밸브, 플랜지, 피팅(ASTM A182 F304/316/F51/F53), 웰헤드 구성품 및 해저 매니폴드
• 화학 및 석유화학 처리: 펌프 임펠러, 반응기 내부, 열 교환기 채널 헤드 및 부식성 매체를 처리하는 노즐
• 식품 및 의약품: FDA 준수 표면 및 CIP(Clean-In-Place) 호환성이 필요한 밸브 본체, 피팅 및 펌프 하우징
• 원자력: 내식성과 방사선 취성 저항성을 모두 요구하는 1차 냉각재 시스템 구성품, 원자로 압력 용기 내부 및 계측 노즐

니켈 기반 합금강 단조품: 극한 조건에서의 성능

종종 "초합금 단조품"이라고 불리는 니켈 기반 합금 단조품은 단조 산업에서 기술적으로 가장 진보되고 비용이 가장 많이 드는 부문을 나타냅니다. 이 합금에는 다음이 포함됩니다. 50~75% 니켈 크롬, 코발트, 몰리브덴, 텅스텐, 알루미늄, 티타늄, 니오븀을 첨가하여 모든 강철 합금이 내하력을 효과적으로 상실하는 온도에서도 구조적 무결성을 유지할 수 있는 재료를 생성하는 매트릭스 요소입니다.

니켈 매트릭스가 극한 온도 성능을 구현하는 이유

니켈 FCC(면심 입방체) 결정 구조는 BCC에서 FCC로 전환되는 철 기반 합금과 달리 상 변형 없이 극저온에서 녹는점 근처까지 안정적입니다. 이러한 구조적 안정성 덕분에 니켈 합금은 다음 온도를 초과하는 온도에서도 유용한 크리프 저항성을 유지할 수 있습니다. 절대 융점의 70~75% , 어떤 강철 합금과도 비교할 수 없는 성능 비율입니다.

단조 니켈 초합금의 주요 강화 메커니즘은 감마 프라임(γ') 석출물, 즉 니켈 매트릭스 내에서 응집력 있게 형성되고 고온에서도 전위 이동에 저항하는 Ni₃(Al,Ti) 금속간 입자의 형성을 통한 석출 경화입니다. 높은 γ' 비율을 갖는 합금(예: Waspaloy, René 41 및 IN-718)은 다음에서 크리프 파단 강도를 달성합니다. 500°C에서 가장 강한 강철 합금의 온도를 초과하는 760°C .

일반적인 니켈 기반 합금 단조 등급

니켈 초합금의 단조 공정 과제

니켈 초합금은 모든 구조 재료 중 가장 까다로운 단조 조건을 나타냅니다. 높은 열간 강도(사용 시 가치를 높이는 것과 동일한 특성)는 매우 높은 단조 압력이 필요하고 작동 온도에서 변형에 저항한다는 것을 의미합니다. 주요 프로세스 과제는 다음과 같습니다.

• 좁은 단조 온도 범위: 많은 니켈 초합금은 다음의 온도 범위 내에서 단조되어야 합니다. 50~100°C — 변형을 허용하기 위해 감마 프라임 솔버스보다 높지만 초기 용융 온도보다 낮습니다. 이 창 밖의 온도 편위는 다이 냉각 균열 또는 초기 결정립 경계 용융을 유발합니다.
• 등온 및 준등온 단조: 높은 γ' 비율 합금의 고급 터빈 디스크 단조에는 가열된 금형에서 등온 단조가 필요합니다(다이 온도 공작물 온도 15~30°C ) 표면 냉각을 방지하고 균일한 변형을 유지합니다. 이를 위해서는 생산 자본 및 운영 비용을 상당히 증가시키는 특수 장비(일반적으로 가열 툴링을 갖춘 대형 유압식 또는 기계식 프레스)가 필요합니다.
• 입자 구조 제어: 터빈 디스크 단조품의 크리프, 피로 및 파괴 성능은 입자 크기 균일성에 매우 민감합니다. 단조 시 정확한 변형률, 변형률, 온도 관리를 통해 결정립 크기를 엄격하게 제어해야 합니다. 단조 후 열처리는 목표 입자 크기(일반적으로 디스크 응용 분야의 경우 ASTM 8-12)와 필요한 γ' 석출물 형태를 달성하기 위해 지정됩니다.
• 툴링 마모 및 비용: 니켈 초합금의 높은 유동 응력은 빠른 다이 마모를 유발합니다. 니켈 합금 단조용 금형 재료는 그 자체가 고합금 공구강이거나 수명이 제한된 니켈 기반 열간 합금입니다. 5~15배 더 높은 비용 동등한 탄소강 단조품과 비교한 니켈 합금 단조품의 비율.

4가지 단조 재료 카테고리 모두 비교

귀하의 응용 분야에 적합한 단조 재료 선택

단조품을 위한 재료 선택은 서비스 요구 사항의 순차적 평가를 따르며, 기능적 성능 임계값이 확인된 후에만 비용 최적화가 적용됩니다. 다음 프레임워크는 우선순위에 따라 기본 결정 기준을 다룹니다.

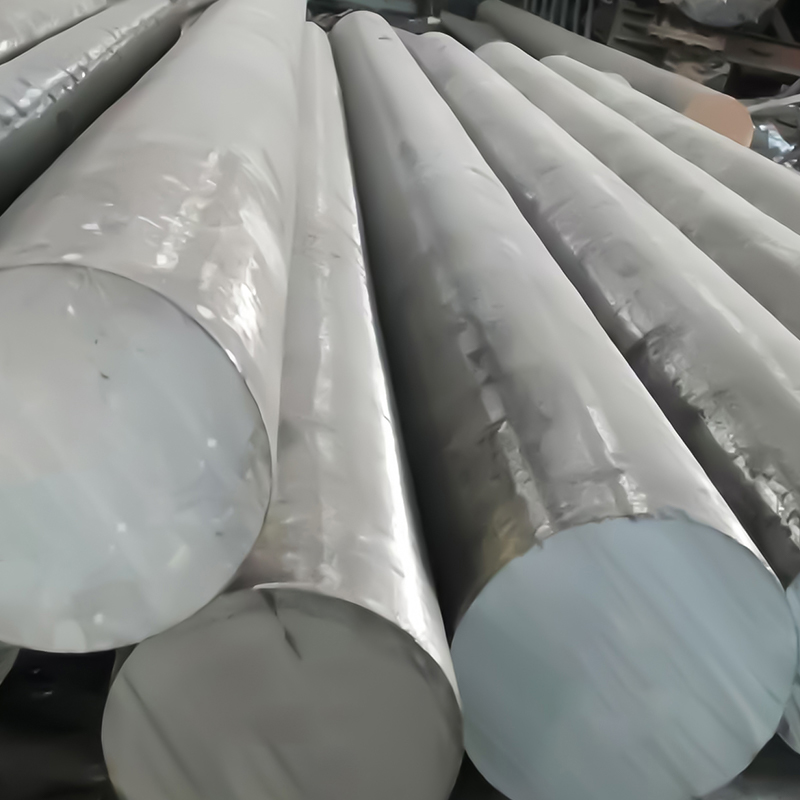

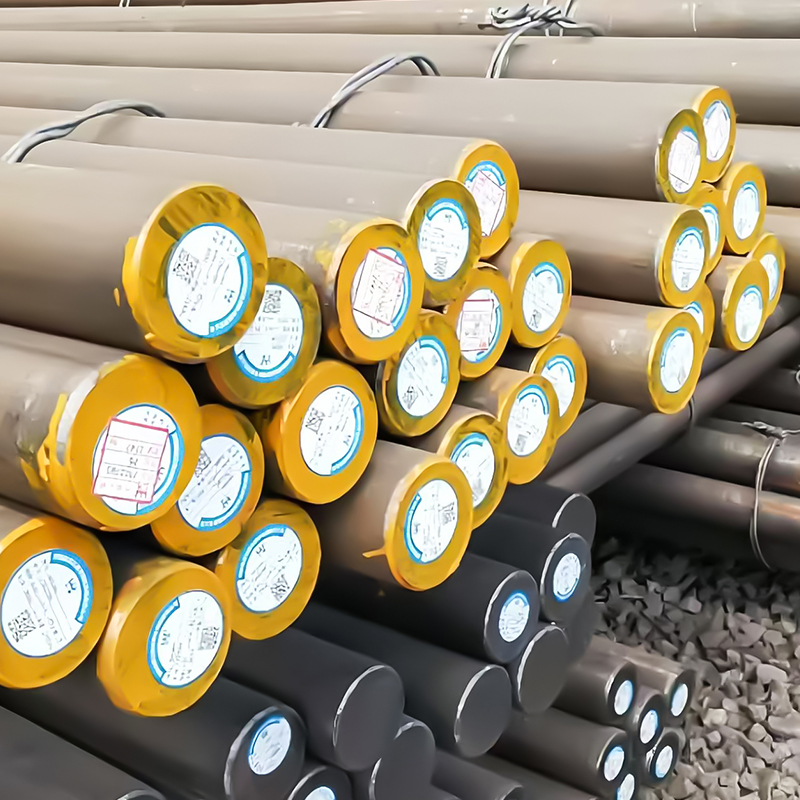

1. 작동 온도 정의: 650°C 이상의 지속적인 하중 지지가 필요한 경우 니켈 기반 합금과 제한된 수의 오스테나이트계 스테인리스 등급(예: 310S)만 사용할 수 있습니다. 400°C에서 650°C 사이에는 크롬-몰리브덴 합금강(F22, F91) 또는 오스테나이트계 스테인리스강이 적합합니다. 400°C 미만에서는 탄소강이나 합금강이 전체 강도 범위를 커버합니다.
2. 부식 환경 평가: 해수, 무기산, 유기산 또는 염화물 함유 매체와 접촉하려면 스테인리스강(이중 또는 오스테나이트) 또는 니켈 합금이 필요합니다. 고온 산화 가스의 경우 니켈 합금 또는 고크롬강(9Cr, 12Cr)이 적절한 내산화성을 제공합니다. 탄소강 및 합금강은 모든 부식 환경에서 보호 코팅이 필요합니다.
3. 강도 및 단면 크기 요구 사항을 결정합니다. 50mm보다 큰 단면에서 800MPa 이상의 인장 강도가 필요한 경우 합금강(4140, 4340)이 탄소강을 대체합니다. 내식성과 결합된 1,000 MPa 이상의 강도 요구 사항을 위해서는 석출 경화 스테인리스(17-4PH) 또는 니켈 합금이 필요합니다.
4. 규제 및 규정 요구 사항을 고려하십시오. ASME 섹션 VIII, ASME B31.3 또는 EN 13480이 적용되는 압력 용기 및 배관 응용 분야에서는 허용되는 재료 등급을 명시적으로 지정합니다. 항공우주 및 국방 단조품은 재료 선택 범위를 사전 인증된 등급으로 좁히는 AMS, ASTM 및 OEM 재료 사양에 따라 관리됩니다.
5. 적격 범위 내에서 비용을 최적화합니다. 서비스 환경에서 부적합한 재료 범주가 제거되면 모든 기계적, 치수 및 검사 요구 사항을 충족하는 적격 세트 내에서 가장 저렴한 등급을 선택합니다. 많은 경우, 가공 공차나 용접 수리 횟수가 더 적은 고합금 소재는 높은 원자재 비용을 상쇄하는 것 이상입니다.
